СДЕЛАНО В РЕСПУБЛИКЕ БЕЛАРУСЬ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

КВАРЦЕВО-ОЛИВИНОВЫЙ
ЭЛЕКТРОКОНВЕКТОР «ТЕПЛЕЯ»
МОДЕЛЬ “ЭО”, ИСПОЛНЕНИЕ “К”, “К-ВЛ”, “К-АВ”
СООТВЕТСТВУЕТ СТБ 2654-2024, СТБ 2655-2024

Г. МИНСК, 2024

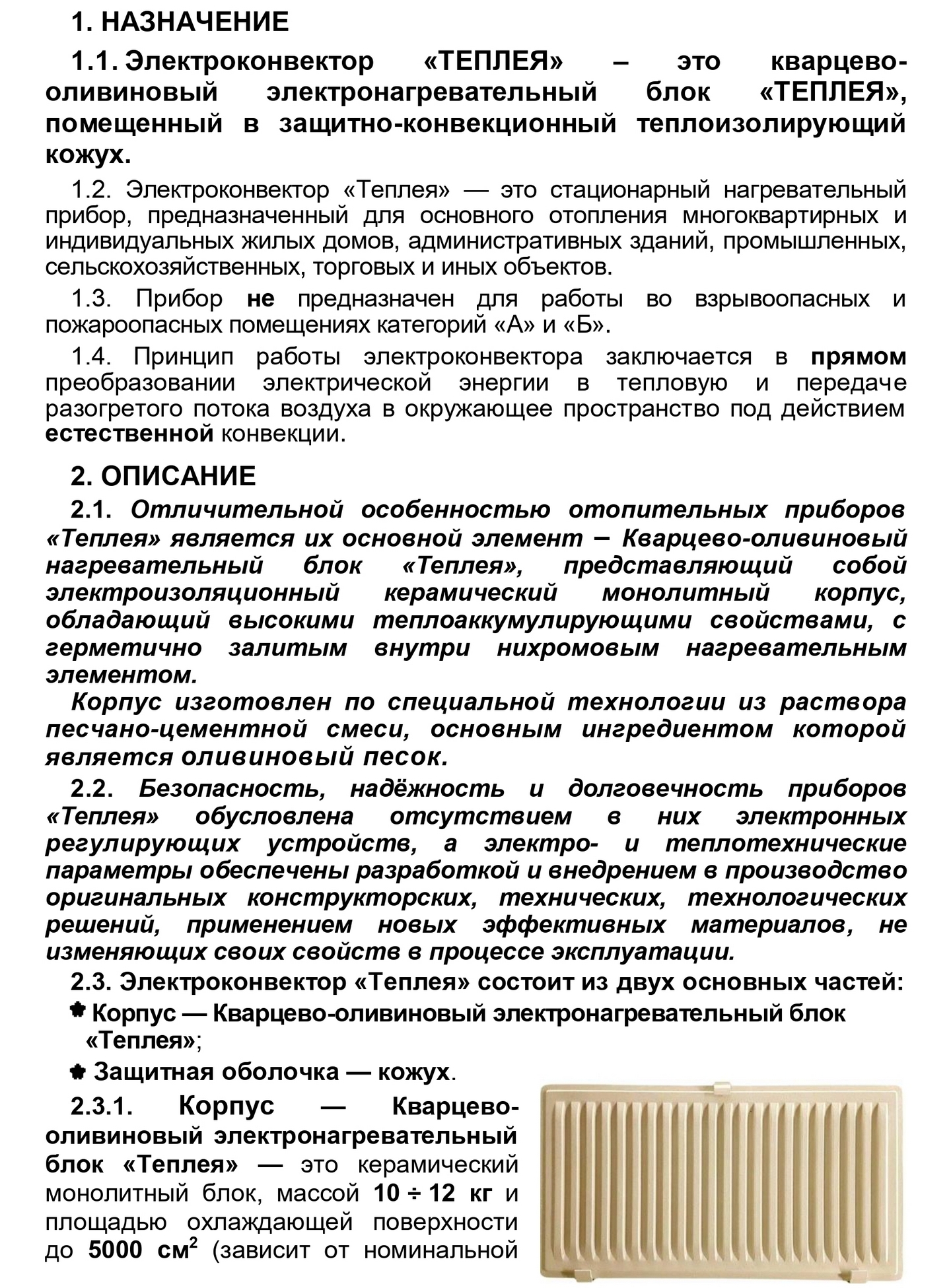

1. НАЗНАЧЕНИЕ

1.1. ЭЛЕКТРОКОНВЕКТОР «ТЕПЛЕЯ» — ЭТО СТАЦИОНАРНЫЙ НАГРЕВАТЕЛЬНЫЙ ПРИБОР, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ОСНОВНОГО ОТОПЛЕНИЯ ПОМЕЩЕНИЙ МНОГОКВАРТИРНЫХ И ИНДИВИДУАЛЬНЫХ ЖИЛЫХ ДОМОВ, АДМИНИСТРАТИВНЫХ ЗДАНИЙ, ПРОМЫШЛЕННЫХ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ, ТОРГОВЫХ И ИНЫХ ОБЪЕКТОВ.

1.2. ЭЛЕКТРОКОНВЕКТОР «ТЕПЛЕЯ» РАЗРАБОТАН СПЕЦИАЛЬНО ДЛЯ СИСТЕМ ОСНОВНОГО ПРЯМОГО ОБОГРЕВА И ПОЛНОСТЬЮ СООТВЕТСТВУЕТ СТБ 2654-2024, СТБ 2655-2024.

1.3. ЭЛЕКТРОКОНВЕКТОР «ТЕПЛЕЯ» – ЭТО КВАРЦЕВО-ОЛИВИНОВЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ БЛОК «ТЕПЛЕЯ», ПОМЕЩЕННЫЙ В МЕТАЛЛИЧЕСКИЙ ЗАЩИТНО-КОНВЕКЦИОННЫЙ ТЕПЛОИЗОЛИРУЮЩИЙ КОЖУХ.

1.4. ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ РАБОТЫ ВО ВЗРЫВООПАСНЫХ И ПОЖАРООПАСНЫХ ПОМЕЩЕНИЯХ КАТЕГОРИЙ «А» И «Б».

1.5. ПРИНЦИП РАБОТЫ ЭЛЕКТРОКОНВЕКТОРА ЗАКЛЮЧАЕТСЯ В ПРЯМОМ ПРЕОБРАЗОВАНИИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В ТЕПЛОВУЮ И ПЕРЕДАЧЕ РАЗОГРЕТОГО ПОТОКА ВОЗДУХА В ОКРУЖАЮЩЕЕ ПРОСТРАНСТВО ПОД ДЕЙСТВИЕМ ЕСТЕСТВЕННОЙ КОНВЕКЦИИ.

2. ОПИСАНИЕ

2.1. ОТЛИЧИТЕЛЬНОЙ ОСОБЕННОСТЬЮ ОТОПИТЕЛЬНЫХ ПРИБОРОВ «ТЕПЛЕЯ» ЯВЛЯЕТСЯ ИХ ОСНОВНОЙ ЭЛЕМЕНТ − КВАРЦЕВО-ОЛИВИНОВЫЙ НАГРЕВАТЕЛЬНЫЙ БЛОК «ТЕПЛЕЯ», ПРЕДСТАВЛЯЮЩИЙ СОБОЙ ЭЛЕКТРОИЗОЛЯЦИОННЫЙ КЕРАМИЧЕСКИЙ МОНОЛИТНЫЙ КОРПУС, КЛЮЧЕВЫМ ИНГРЕДИЕНТОМ КОТОРОГО ЯВЛЯЕТСЯ МИНЕРАЛ ОЛИВИН, ОБЛАДАЮЩИЙ ВЫСОКИМИ ТЕПЛОАККУМУЛИРУЮЩИМИ СВОЙСТВАМИ, С ГЕРМЕТИЧНО ЗАЛИТЫМ ВНУТРИ НИХРОМОВЫМ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ.

2.2. БЕЗОПАСНОСТЬ, НАДЁЖНОСТЬ И ДОЛГОВЕЧНОСТЬ ПРИБОРОВ «ТЕПЛЕЯ» ОБУСЛОВЛЕНА ОТСУТСТВИЕМ В НИХ ЭЛЕКТРОННЫХ РЕГУЛИРУЮЩИХ УСТРОЙСТВ, А ЭЛЕКТРО- И ТЕПЛОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАЗРАБОТКОЙ И ВНЕДРЕНИЕМ В ПРОИЗВОДСТВО ОРИГИНАЛЬНЫХ КОНСТРУКТОРСКИХ, ТЕХНИЧЕСКИХ, ТЕХНОЛОГИЧЕСКИХ РЕШЕНИЙ, ПРИМЕНЕНИЕМ НОВЫХ ЭФФЕКТИВНЫХ МАТЕРИАЛОВ.

2.3. ЭЛЕКТРОКОНВЕКТОР «ТЕПЛЕЯ», МОДЕЛИ «ЭО» ИСПОЛНЕНИЯ «К» СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:

• КОРПУС — КВАРЦЕВО-ОЛИВИНОВЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ БЛОК «ТЕПЛЕЯ»;
• ЗАЩИТНАЯ ОБОЛОЧКА — КОЖУХ;

2.3.1. КОРПУС — КВАРЦЕВО-ОЛИВИНОВЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ БЛОК «ТЕПЛЕЯ» — ЭТО КЕРАМИЧЕСКИЙ МОНОЛИТНЫЙ БЛОК, МАССОЙ 10÷12 КГ И ПЛОЩАДЬЮ ОХЛАЖДАЮЩЕЙ ПОВЕРХНОСТИ ДО 6000 СМ², ОБЛАДАЮЩИЙ ВЫСОКИМИ ЭЛЕКТРОИЗОЛЯЦИОННЫМИ, ТЕПЛОПРОВОДНЫМИ И КОНВЕКЦИОННЫМИ СВОЙСТВАМИ. ВНУТРИ КОРПУСА ГЕРМЕТИЧНО, ПОЛНОСТЬЮ ИЗОЛИРОВАННО ОТ ВНЕШНЕЙ СРЕДЫ, РАСПОЛОЖЕН НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ИЗГОТОВЛЕННЫЙ ИЗ НИХРОМОВОЙ ПРОВОЛОКИ.

2.3.1.1. ХАРАКТЕРИСТИКИ ЭЛЕКТРОНАГРЕВАТЕЛЬНОГО БЛОКА «ТЕПЛЕЯ»:

• ПЛОЩАДЬ ОХЛАЖДАЮЩЕЙ ПОВЕРХНОСТИ ДО 6000 СМ²;
• ОБЛАДАЕТ ВЫСОКИМИ ТЕПЛОВЫМИ И КОНВЕКЦИОННЫМИ СВОЙСТВАМИ;
• ЭФФЕКТИВНО ОСУЩЕСТВЛЯЕТ ТЕПЛООТВОД ОТ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА;
• НЕ ПЕРЕГРЕВАЕТСЯ И НЕ ТРЕБУЕТ ЗАЩИТЫ ОТ ПЕРЕГРЕВА;
• РАССЧИТАН НА ДЛИТЕЛЬНУЮ, (БЕЗ ОТКЛЮЧЕНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА) РАБОТУ (24/7) НА НОМИНАЛЬНОЙ МОЩНОСТИ, ОБЕСПЕЧИВАЯ МАКСИМАЛЬНЫЙ КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ УСТАНОВЛЕННОЙ МОЩНОСТИ = 1 ПО СТБ 2655-2024.
• ОБЕСПЕЧИВАЕТ БЫСТРЫЙ НАГРЕВ, И МЕДЛЕННОЕ ОСТЫВАНИЕ КОРПУСА ПОСЛЕ ОТКЛЮЧЕНИЯ НАГРЕВА, УВЕЛИЧИВАЯ ТЕПЛОВУЮ БЕЗОПАСНОСТЬ ОБЪЕКТА И ЗНАЧИТЕЛЬНО УМЕНЬШАЕТ КОЛИЧЕСТВО ВКЛЮЧЕНИЙ ПРИБОРА ПРИ РАБОТЕ;
• ГЕРМЕТИЧНОСТЬ БЛОКА ИСКЛЮЧАЕТ ДОСТУП КИСЛОРОДА ВОЗДУХА, ВЛАГИ, ПЫЛИ И ИНЫХ ВРЕДНЫХ ВОЗДЕЙСТВИЙ НА НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ И ОБРАТНОГО НЕГАТИВНОГО ВЛИЯНИЯ РАСКАЛЁННОЙ СПИРАЛИ НА ЭКОЛОГИЮ;
• СРОК ЭКСПЛУАТАЦИИ НЕ МЕНЕЕ 10 ЛЕТ.

2.3.2. КОЖУХ ПРЕДСТАВЛЯЕТ СОБОЙ НЕРАЗБОРНУЮ МЕТАЛЛИЧЕСКУЮ ТЕПЛОИЗОЛЯЦИОННУЮ КОНСТРУКЦИЮ С КОНВЕКЦИОННЫМИ ОТВЕРСТИЯМИ В НИЖНЕЙ И ВЕРХНЕЙ ЧАСТИ, В КОТОРОЙ НА КРОНШТЕЙНАХ С ДВОЙНОЙ ВЫСОКОТЕМПЕРАТУРНОЙ ЭЛЕКТРОИЗОЛЯЦИЕЙ УСТАНОВЛЕН ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ БЛОК «ТЕПЛЕЯ», ВСТРОЕННЫЙ ТЕРМОВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ОТ АВАРИЙНОГО ПЕРЕГРЕВА, УСТРОЙСТВО ЗАЩИТЫ ОТ СВЕРХТОКА*, ОРИГИНАЛЬНЫЙ ШНУР ПИТАНИЯ (КРЕПЛЕНИЕ ТИПА “Y”) ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ.

2.3.2.1. ХАРАКТЕРИСТИКИ КОЖУХА ЭЛЕКТРОКОНВЕКТОРА

• УВЕЛИЧИВАЕТ КОНВЕКЦИОННЫЕ И ТЕПЛОВЫЕ ПОКАЗАТЕЛИ ПРИБОРА;
• ЗАЩИЩАЕТ ВНУТРЕННИЕ ЧАСТИ ПРИБОРА ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ;
• ЗАЩИЩАЕТ ОКРУЖАЮЩЕЕ ПРОСТРАНСТВО, ПРЕДМЕТЫ И МАТЕРИАЛЫ ОТ НАГРЕВА;
• ОБЕСПЕЧИВАЕТ ДВОЙНУЮ ЭЛЕКТРОИЗОЛЯЦИЮ ПРИБОРА, НЕ ТРЕБУЕТ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ И УСТРОЙСТВА УРАВНИВАНИЯ ПОТЕНЦИАЛОВ;
• ПРЕДОТВРАЩАЕТ ПРОНИКНОВЕНИЕ К КОРПУСУ И ТОКОВЕДУЩИМ ЧАСТЯМ ЭЛЕКТРОКОНВЕКТОРА БЕЗ ПРИМЕНЕНИЯ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ, ОБЕСПЕЧИВАЯ ПОЛНУЮ БЕЗОПАСНОСТЬ ПОЛЬЗОВАТЕЛЕЙ ПРИ ЭКСПЛУАТАЦИИ.

2.3.3. АНТИВАНДАЛЬНЫЙ КОЖУХ (РИС.1) С РАЗМЕРАМИ* 750*650(Н)*210, ЯВЛЯЕТСЯ ДОПОЛНИТЕЛЬНОЙ ЗАЩИТОЙ ЭЛЕКТРОКОНВЕКТОРА И ПРЕДСТАВЛЯЕТ СОБОЙ СПЕЦИАЛЬНО РАЗРАБОТАННУЮ КОНСТРУКЦИЮ ИЗ ЛИСТОВОГО МЕТАЛЛА, ИМЕЮЩУЮ ПРИВЛЕКАТЕЛЬНЫЙ ВИД, С НАНЕСЕННЫМ НА ПОВЕРХНОСТЬ ПОРОШКОВЫМ ПОКРЫТИЕМ, С ОРИГИНАЛЬНЫМИ ВЕНТИЛЯЦИОННЫМИ ОТВЕРСТИЯМИ ПО ВСЕМ СТОРОНАМ, С ДВЕРЦЕЙ, КОТОРАЯ ВРАЩАЕТСЯ НА ДВУХ ЗАВЕСАХ И ЗАМЫКАЕТСЯ ВРЕЗНЫМ ЗАМКОМ.

КОЖУХ КРЕПИТСЯ К СТЕНЕ СЕМЬЮ ВНУТРЕННИМИ ПРОУШИНАМИ С ПОМОЩЬЮ ДЮБЕЛЬ-ГВОЗДЕЙ ПРИ ОТКРЫТОЙ ДВЕРЦЕ. ДВЕРНОЙ ПРОЁМ ПОЗВОЛЯЕТ ЛЕГКО ПРИКРЕПИТЬ КОЖУХ К ОПОРНОЙ ПОВЕРХНОСТИ (СТЕНЕ), И НАВЕСИТЬ ЭЛЕКТРОКОНВЕКТОР НА ЗАРАНЕЕ УСТАНОВЛЕННЫЕ КРОНШТЕЙНЫ.

ЭЛЕКТРОКОНВЕКТОРЫ ТЕПЛЕЯ АБСОЛЮТНО БЕСШУМНЫ, НЕ ПОТРЕБЛЯЮТ КИСЛОРОД, ОТВЕЧАЮТ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ, НАДЁЖНОСТИ, ЭНЕРГОЭФФЕКТИВНОСТИ, ЭКОЛОГИЧНОСТИ

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СООТВЕТСТВУЮТ СТБ 2655-2024

ГАБАРИТНЫЕ РАЗМЕРЫ, ММ	МАССА, КГ	МОЩНОСТЬ, КВТ*
КОЖУХ №1: 650∗400(Н)∗100	13,7 (±2)	0,2 ÷ 1,25 КВТ*
КОЖУХ №2: 650∗300(Н)∗100	10,7 (±2)	0,2 ÷ 0,5 КВТ*
КОЖУХ №3: 200∗750(Н)∗100 ВЕРТИКАЛЬНЫЙ	9,7 (±2)	0,2 ÷ 0,35 КВТ*
КОЖУХ №4: 350∗750(Н)∗100 ВЕРТИКАЛЬНЫЙ	13,7 (±2)	0,2 ÷ 0,8 КВТ*
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ В СЕТИ, В		~220 ÷ 230 В*
РЕЖИМ РАБОТЫ БЕЗ ОТКЛЮЧЕНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА		ДЛИТЕЛЬНЫЙ РЕЖИМ РАБОТЫ БЕЗ ОТКЛЮЧЕНИЯ НАГРЕВА (24/7)
КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ УСТАНОВЛЕННОЙ МОЩНОСТИ		1
ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ МЕТАЛЛА ЗАЩИТНЫХ РЕШЁТОК		MAX 85°С
ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ ПРОЧИХ ПОВЕРХНОСТЕЙ КОЖУХА		MAX 60°С
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ		УХЛ 4.2.
МОДЕЛЬ:«ЭО-К»	КЛАСС ЗАЩИТЫ II	IP 51*
МОДЕЛЬ:МОДЕЛЬ:«ЭО-К-ВЛ», «ЭО-К-АВ»	КЛАСС ЗАЩИТЫ II	IP 54*
ЗАЩИТА ОТ АВАРИЙНОГО ПЕРЕГРЕВА		ВСТРОЕННЫЙ ТЕРМОВЫКЛЮЧАТЕЛЬ
ЗАЩИТА ОТ СВЕРХТОКА – ВСТРОЕННАЯ (ОПЦИЯ)*		АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ИЛИ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
ВРЕМЯ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ПОМЕЩЕНИЯ ПОСЛЕ ОТКЛЮЧЕНИЯ НАГРЕВА ОТ+24°С ДО +16°С		ДО 180 МИНУТ
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ И УРАВНИВАНИЕ ПОТЕНЦИАЛОВ		НЕ ТРЕБУЕТСЯ
ШНУР ПИТАНИЯ (КРЕПЛЕНИЕ ТИПА "Y")		ПРИСОЕДИНЕНИЕ: СЛЕВА/СПРАВА*
ЗАЩИТА ОТ ПРОНИКНОВЕНИЯ		ПРИБОР НЕРАЗБОРНЫЙ
РАБОТА БЕЗ ПРИСМОТРА И ОГРАНИЧЕНИЙ ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЯМИ
*ВНИМАНИЕ! ОТМЕЧЕННЫЕ ЗВЕЗДОЧКОЙ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ

4. КОМПЛЕКТНОСТЬ

• *ЭЛЕКТРОКОНВЕКТОР С ШНУРОМ ПИТАНИЯ (КРЕПЛЕНИЕ ТИПА “Y”), ДЛИНОЙ 1,0 М БЕЗ ЭЛЕКТРОВИЛКИ ДЛЯ НЕРАЗЪЁМНОГО ПРИСОЕДИНЕНИЯ К ЭЛЕКТРОСЕТИ – 1;
• КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ НА СТЕНУ – 2 ШТ. ИЛИ ОПОРЫ НА ПОЛ —  2 ШТ.;
• ПОЛИЭТИЛНЕОВЫЙ ПАКЕТ И УПАКОВОЧНАЯ КОРОБКА ИЗ ГОФРОКАРТОНА — 1;
• ПАСПОРТ-ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ НА ЭЛЕКТРОКОНВЕКТОР – 1.

4.1. В СЛУЧАЕ НЕОБХОДИМОСТИ, ДОПОЛНИТЕЛЬНО ЗАКАЗЫВАЮТ:

• АНТИВАНДАЛЬНЫЙ КОЖУХ 750∗650(Н)∗210 ДЛЯ ИСПОЛНЕНИЯ «К-АВ» (РАЗМЕР СОГЛАСВАТЬ С ПРОИЗВОДИТЕЛЕМ)*;
• ТЕРМОСТАТ ЭЛЕКТРОННЫЙ GRAND MEYER HW500: ИМЕЕТ СЕРТИФИКАТЫ ТР ТС 004/2011, ТР ТС 020/2011 И СООТВЕТСВУЕТ ТРЕБОВАНИЯМ  СТБ 2654-2024;
• КОЖУХ ДЛЯ ВЫНОСНОГО ДАТЧИКА ТЕМПЕРАТУРЫ: 35∗60(Н)∗25.

5. УСТАНОВКА ЭЛЕКТРОКОНВЕКТОРА

5.1. УСТАНОВИТЬ НА РОВНОЙ ВЕРТИКАЛЬНОЙ ОПОРНОЙ ПОВЕРХНОСТИ КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОКОНВЕКТОРА, ИСПОЛЬЗУЯ ШУРУПЫ ≥ ∅ 3,5 ММ ИЛИ ДЮБЕЛЬ-ГВОЗДИ ≥ 6,0 Х 60÷80 ММ В СООТВЕТСТВИИ С РИС. 1.

5.2. ДЛЯ НАИБОЛЕЕ ЭФФЕКТИВНОГО ИСПОЛЬЗОВАНИЯ ПРИБОРА, КРОНШТЕЙНЫ, ЖЕЛАТЕЛЬНО, УСТАНАВЛИВАТЬ НА ВЫСОТЕ ОТ 150* ММ ОТ ПОЛА.

РИС.1 СХЕМА УСТАНОВКИ КРОНШТЕЙНОВ СТАНДАРТНОГО ГОРИЗОНТАЛЬНОГО ЭЛЕКТРОКОНВЕКТОРА И ВЫВОДА ПРОВОДОВ ПИТАНИЯ ИЗ СТЕНЫ ПОД МОНТАЖНЫЕ КОРОБКИ.

5.3. ЗАПРЕЩАЕТСЯ РАЗМЕЩАТЬ НАД ЭЛЕКТРОКОНВЕКТОРОМ И В 50 СМ В КАЖДУЮ СТОРОНУ ПО ВЕРТИКАЛИ ОТ НЕГО (В ЗОНЕ ДЕЙСТВИЯ ТЕПЛОВОГО ПОТОКА) ЛЮБЫЕ ЭЛЕКТРОПРИБОРЫ, КОММУТАЦИОННОЕ ОБОРУДОВАНИЕ, ОТКРЫТУЮ ЭЛЕКТРОПРОВОДКУ, ПОЧТОВЫЕ ЯЩИКИ И Т.Д. (СТБ 2654-2024)

6. ПРАВИЛА УСТРОЙСТВА ОСНОВНОГО ЭЛЕКТРООТОПЛЕНИЯ

6.1. ДАННАЯ СИСТЕМА ОСНОВНОГО ЭЛЕКТРООТОПЛЕНИЯ СООТВЕТСТВУЕТ СТБ 2654-2024, ЯВЛЯЕТСЯ СИСТЕМОЙ «УМНЫЙ ДОМ» БЕЗ ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ, КОТОРАЯ ПОЛНОСТЬЮ АДАПТИРОВАНА ДЛЯ МАССОВОГО ПРИМЕНЕНИЯ, ОТЛИЧАЕТСЯ УНИКАЛЬНОЙ НАДЁЖНОСТЬЮ, НЕ ТРЕБУЕТ ОБСЛУЖИВАНИЯ, СПЕЦИАЛЬНЫХ НАВЫКОВ НАСТРОЙКИ И УПРАВЛЕНИЯ, ДОСТУПНА ДЛЯ ЭКСПЛУАТАЦИИ ЛЮБЫМ ПОЛЬЗОВАТЕЛЕМ.

6.2. СИСТЕМА ЭЛЕКТРООТОПЛЕНИЯ ПОМЕЩЕНИЯ ЖИЛОГО ДОМА (ОБЪЕКТА) ЯВЛЯЕТСЯ НЕЗАВИСИМОЙ, ИМЕЕТ ОТДЕЛЬНЫЙ ВВОД, ШКАФ РАСПРЕДЕЛЕНИЯ С ПРИБОРАМИ УЧЁТА ЭЛЕКТРОЭНЕРГИИ И УСТРОЙСТВАМИ ЗАЩИТЫ, ОТ КОТОРЫХ, ПО ИНДИВИДУАЛЬНЫМ ЛИНИЯМ, ПОДКЛЮЧАЮТ УСТРОЙСТВА УПРАВЛЕНИЯ.

КАЖДОЕ УСТРОЙСТВО УПРАВЛЕНИЯ ПОДКЛЮЧАЕТСЯ К СВОЕМУ УСТРОЙСТВУ ЗАЩИТЫ.

6.3. УСТРОЙСТВО УПРАВЛЕНИЯ (ТЕРМОСТАТ) – ЭТО ЭЛЕКТРОННЫЙ ПРИБОР, ЯВЛЯЮЩИЙСЯ БЛОКОМ УПРАВЛЕНИЯ ЭЛЕКТРОКОНВЕКТОРА, СООТВЕТСТВУЮЩИЙ ТРЕБОВАНИЯМ СТБ 2654-2024, ОБЕСПЕЧИВАЮЩИЙ РЕГУЛИРОВКУ И УПРАВЛЕНИЕ РЕЖИМАМИ РАБОТЫ ДЛЯ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА ПОМЕЩЕНИЯ В ЗАДАННЫХ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРАХ.

6.4. СОСТАВ (ОБЯЗАТЕЛЬНЫЙ) УСТРОЙСТВА УПРАВЛЕНИЯ СТБ 2654-2024: СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ, ЭКРАН ИНДИКАЦИИ ТЕКУЩИХ РЕЖИМОВ ОТОПЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ, ВСТРОЕННЫЙ И (ИЛИ) ВЫНОСНОЙ ДАТЧИК ТЕМПЕРАТУРЫ, ЧАСЫ, ТАЙМЕРЫ, УСТРОЙСТВО ПУСКА-ОСТАНОВА С СИНХРОНИЗАЦИЕЙ ПО ВРЕМЕНИ (ДЛЯ ОБЕСПЕЧЕНИЯ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ В ЗАДАННЫЕ ПЕРИОДЫ И ПРИ МНОГОТАРИФНОМ ЭЛЕКТРОСНАБЖЕНИИ), КОМПЕНСАЦИЯ ТАРИФА, ПЕРЕКЛЮЧАЮЩЕЕ РЕЛЕ ВЫХОДНЫХ СИГНАЛОВ, БЛОКИРОВКА ПРОГРАММЫ.

6.5. ДЛЯ ОБЕСПЕЧЕНИЯ ТОЧНОГО ИЗМЕРЕНИЯ РЕАЛЬНОЙ ТЕМПЕРАТУРЫ ВОЗДУХА В ЗОНЕ ПРЕБЫВАНИЯ ЛЮДЕЙ, УДОБНОГО ВИЗУАЛЬНОГО КОНТРОЛЯ И РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ, УСТРОЙСТВО УПРАВЛЕНИЯ С ВСТРОЕННЫМ ДАТЧИКОМ ТЕМПЕРАТУРЫ НУЖНО УСТАНАВЛИВАТЬ В МЕСТАХ ПРЯМОЙ ВИДИМОСТИ И ДОСТУПНОСТИ, СО СВОБОДНЫМ ДВИЖЕНИЕМ ВОЗДУХА, ВДАЛИ ОТ ИСТОЧНИКОВ ТЕПЛА ИЛИ ХОЛОДА, НА ВЫСОТЕ ≈1,2 М ОТ ПОЛА СТБ 2654-2024.

ПРЕДПОЧТИТЕЛЬНАЯ УСТАНОВКА ТЕРМОРЕГУЛЯТОРА − У ВХОДА В ЖИЛОЕ ПОМЕЩЕНИЕ, (ВБЛИЗИ ВНУТРЕННЕГО НАЛИЧНИКА), ТАМ, ГДЕ ОБЕСПЕЧЕН УДОБНЫЙ ДОСТУП, ВИЗУАЛЬНЫЙ КОНТРОЛЬ И ВОЗМОЖНОСТЬ РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ, НЕТ ПРЕДМЕТОВ, ПРЕПЯТСТВУЮЩИХ СВОБОДНОМУ ДВИЖЕНИЮ ВОЗДУХА.

6.6. ВНИМАНИЕ! СТБ 2654-2024 ПРЕДПИСЫВАЕТ: В САНУЗЛАХ (ПРИ НАЛИЧИИ ВАННЫ ТИЛИ ДУШЕВОЙ КАБИНЫ) С РЕЗКИМ ИЗМЕНЕНИЕМ ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ВОЗДУХА, С ОБИЛЬНЫМ ОБРАЗОВАНИЕМ КОНДЕНСАТА И ВОЗМОЖНОСТЬЮ ПОПАДАНИЯ БРЫЗГ ВОДЫ НА ЭЛЕКТРОПРИБОР, НУЖНО УСТАНАВЛИВАТЬ ЭЛЕКТРОКОНВЕКТОРЫ ВЛАГОСТОЙКОГО ИСПОЛНЕНИЯ «К-ВЛ», БЕЗ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ, ИМЕЮЩИЕ КЛАСС ЗАЩИТЫ II, СТЕПЕНЬ ЗАЩИТЫ IP54, А ЭЛЕКТРОННЫЕ ТЕРМОСТАТЫ, ИМЕЮЩИЕ СТЕПЕНЬ ЗАЩИТЫ IP20, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РАБОТЫ В ТАКИХ УСЛОВИЯХ, РАСПОЛАГАЮТ В СУХОЙ ЗОНЕ, С НАРУЖНОЙ СТОРОНЫ ПОМЕЩЕНИЯ.

В ЭТОМ СЛУЧАЕ, ИСПОЛЬЗУЮТ ВЫНОСНОЙ ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА, ИМЕЮЩИЙ IP65, КОТОРЫЙ УСТАНАВЛИВАЮТ ВНУТРИ "ВЛАЖНОЙ" КОМНАТЫ.

ПРИСОЕДИНЕНИЕ ДАТЧИКА И ЭЛЕКТРОКОНВЕКТОРА К ТЕРМОРЕГУЛЯТОРУ ПРОИЗВОДЯТ В СООТВЕТСТВИИ СО СХЕМОЙ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА.

ДЛИНА ПРОВОДА ДАТЧИКА 3,0 М. УВЕЛИЧЕНИЕ ДЛИНЫ ПРОИЗВОДЯТ МЕДНЫМ ПРОВОДОМ 2∗0,35÷0,5 ММ², ИСПОЛЬЗУЯ КЛЕММНОЕ СОЕДИНЕНИЕ.

6.10. Суммарные установленные мощности групп электроконвекторов должны быть (по возможности) равны, для минимизации перекоса фаз.

6.11. ДЛЯ ОСУЩЕСТВЛЕНИЯ КОНТРОЛЯ И РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ ВОЗДУХА ПО БЕСПРОВОДНЫМ СЕТЯМ, СЕТИ WI-FI, ТРЕБУЕТСЯ УСТАНОВИТЬ ТЕРМОРЕГУЛЯТОРЫ С СООТВЕТСТВУЮЩИМ ТИПОМ УПРАВЛЕНИЯ.

6.12. ПРИСОЕДИНЕНИЕ ЭЛЕКТРОКОНВЕКТОРОВ К СИСТЕМЕ ОТОПЛЕНИЯ ОСУЩЕСТВЛЯЮТ В ЗАКРЫТЫХ МОНТАЖНЫХ КОРОБКАХ, СООТВЕТСТВУЮЩИХ КАТЕГОРИИ БЕЗОПАСНОСТИ ПОМЕЩЕНИЯ, ПОСРЕДСТВОМ КЛЕММНЫХ РАЗЪЁМОВ.

6.13. МОНТАЖНЫЕ КОРОБКИ УСТАНАВЛИВАЮТСЯ В СТЕНУ ПОД- ИЛИ СБОКУ ОТ КОЖУХА ЭЛЕКТРОКОНВЕКТОРА, НА РАССТОЯНИИ НЕ МЕНЕЕ 5 СМ.

6.14. АНТИВАНДАЛЬНОЕ ИСПОЛНЕНИЕ ПРЕДУСМАТРИВАЕТ ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОГО ЗАЩИТНОГО КОЖУХА (УКАЗЫВАЕТСЯ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ).

6.15. ПРИ МОНТАЖЕ ЭЛЕКТРОКОНВЕКТОРА, В МЕСТАХ ПРИСОЕДИНЕНИЯ К КЛЕММНЫМ РАЗЪЁМАМ, ТОКОПОДВОДЯЩИЙ КАБЕЛЬ И СЕТЕВОЙ ШНУР ЭЛЕКТРОПРИБОРА (ПРИ НЕОБХОДИМОСТИ) НУЖНО УКОРОТИТЬ ДО НУЖНЫХ РАЗМЕРОВ, УЧИТЫВАЯ ВОЗМОЖНОСТЬ СНЯТИЯ ПРИБОРА ДЛЯ ОБСЛУЖИВАНИЯ, ЖИЛЫ СОЕДИНЯЕМЫХ ЭЛЕКТРОКАБЕЛЕЙ ЗАЧИСТИТЬ И ОПРЕССОВАТЬ КАБЕЛЬНЫМИ НАКОНЕЧНИКАМИ, СООТВЕТСТВУЮЩИМИ СЕЧЕНИЮ ПРОВОДОВ (СТБ 2654-2024).

7. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

7.1. ЗАПРЕЩАЕТЬСЯ НАКРЫВАТЬ КОЖУХ ПРИБОРА ОТОПЛЕНИЯ ТКАНЬЮ ИЛИ ИНЫМИ ПОСТОРОННИМИ ПРЕДМЕТАМИ, ЧТОБЫ ИЗБЕЖАТЬ ИХ ПОРЧИ ИЛИ ВОЗГОРАНИЯ. СУШИТЬ БЕЛЬЁ, ОДЕЖДУ, ОБУВЬ И Т.Д. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!
ВНУТРИ ПРИБОРА УСТАНОВЛЕНО УСТРОЙСТВО АВАРИЙНОГО ОТКЛЮЧЕНИЯ РЕАГИРУЮЩЕЕ НА ПРЕВЫШЕНИЕ ВНУТРЕННЕЙ ТЕМПЕРАТУРЫ ПРИ НАКРЫВАНИИИ.УСТРОЙСТВО АВТОМАТИЧЕСКИ ОТКЛЮЧАЕТ ПРИБОР, ДЕЛАЯ ДАЛЬНЕЙШЕЕЕ ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОКОНВЕКТОРА БЕЗ РЕМОНТА НЕВОЗМОЖНЫМ.
ПРИ ЭТОМ, ГАРАНТИЯ НА ПРИБОР АННУЛИРУЕТСЯ.

7.2. ИСПОЛЬЗУЙТЕ ПРИБОР ТОЛЬКО ПРИ НАПРЯЖЕНИИ СЕТИ ~220÷230 В.

7.3. ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ ЭЛЕКТРОПРИБОР С ПОВРЕЖДЕННОЙ ИЗОЛЯЦИЕЙ ШНУРА ПИТАНИЯ.

ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ, ВО ИЗБЕЖАНИЕ ОПАСНОСТИ, ЕГО ДОЛЖЕН ЗАМЕНИТЬ ИЗГОТОВИТЕЛЬ ИЛИ ЕГО АГЕНТ, ИЛИ АНАЛОГИЧНОЕ КВАЛИФИЦИРОВАННОЕ ЛИЦО.

7.4. ПРИБОР ПРЕДУСМОТРЕН ТОЛЬКО ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ. ИСПОЛЬЗУЙТЕ ЕГО ПО ПРЯМОМУ НАЗНАЧЕНИЮ СОГЛАСНО ДАННОЙ ИНСТРУКЦИИ.

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

8.1. ТРАНСПОРТИРОВКА ЭЛЕКТРОКОНВЕКТОРОВ ПРОИЗВОДИТСЯ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ С ПРЕДОХРАНЕНИЕМ ОТ ОСАДКОВ И МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ.

8.2. ХРАНЕНИЕ ЭЛЕКТРОКОНВЕКТОРОВ ПРОИЗВОДИТСЯ В ПОМЕЩЕНИЯХ С ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ НЕ БОЛЕЕ 80%.

8.3. НЕ РОНЯЙТЕ ЭЛЕКТРОПРИБОР, ТАК КАК ПРИ ПАДЕНИИ ПРОИСХОДИТ ПОВРЕЖДЕНИЕ ХРУПКИХ ВНУТРЕННИХ ЭЛЕМЕНТОВ, НЕОБХОДИМЫХ ДЛЯ ЕГО РАБОТЫ.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. ИЗГОТОВИТЕЛЬ ГАРАНТИРУЕТ НОРМАЛЬНУЮ РАБОТУ ПРИБОРОВ «ТЕПЛЕЯ» В ТЕЧЕНИЕ 2-Х ЛЕТ* СО ДНЯ ДАТЫ, УКАЗАННОЙ В ПАСПОРТЕ ИЗДЕЛИЯ, ЕСЛИ ИНОЕ НЕ ОГОВОРЕНО В ДОГОВОРЕ КУПЛИ-ПРОДАЖИ ЭЛЕКТРОКОНВЕКТОРА.

9.2. ГАРАНТИЙНЫЙ РЕМОНТ РАСПРОСТРАНЯЕТСЯ НА ПРОИЗВОДСТВЕННЫЕ ДЕФЕКТЫ, ОБНАРУЖЕННЫЕ В ПЕРИОД ГАРАНТИЙНОГО СРОКА ПРИ УСЛОВИИ СОБЛЮДЕНИЯ ПОКУПАТЕЛЕМ ИЛИ ПОЛЬЗОВАТЕЛЕМ ПРАВИЛ ТРАНСПОРТИРОВКИ, ХРАНЕНИЯ, УСТАНОВКИ, ПОДКЛЮЧЕНИЯ И ЭКСПЛУАТАЦИИ.

9.3. РЕМОНТ ПРОИЗВОДИТСЯ НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ В ТЕЧЕНИЕ 72 ЧАСОВ ПОСЛЕ ПРЕДОСТАВЛЕНИЯ ПОЛЬЗОВАТЕЛЕМ: НЕИСПРАВНОГО ПРИБОРА, ЗАКЛЮЧЕНИЯ ЭКСПЛУАТИРУЮЩЕЙ ИЛИ ОБСЛУЖИВАЮЩЕЙ ОБЪЕКТ ОРГАНИЗАЦИИ ИЛИ СЕРВИСНОЙ СЛУЖБЫ И НАСТОЯЩЕЙ ИНСТРУКЦИИ С ПЕЧАТЬЮ ПРОДАВЦА.

10. НЕ ПОДЛЕЖАТ ГАРАНТИЙНОМУ РЕМОНТУ

10.1. ИЗДЕЛИЯ, ВЫШЕДШИЕ ИЗ СТРОЯ ПРИ НЕПРАВИЛЬНОМ ПОДКЛЮЧЕНИИ К ЭЛЕКТРИЧЕСКОЙ СЕТИ, А ТАКЖЕ ИЗ-ЗА ОТКЛОНЕНИЯ ОТ НОРМ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ (АВАРИИ).

10.2. ИЗДЕЛИЯ СО СЛЕДАМИ НЕСАНКЦИОНИРОВАННОГО ВСКРЫТИЯ, РЕМОНТА ИЛИ ВНЕСЕНИЯ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ.

10.3. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ НЕ ПО НАЗНАЧЕНИЮ.

10.4. В СЛУЧАЕ НАРУШЕНИЙ ПОТРЕБИТЕЛЕМ ТРЕБОВАНИЙ РАЗДЕЛОВ 5, 6, 7, 8 НАСТОЯЩЕГО РУКОВОДСТВА.

11. СЕРВИСНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

11.1. СЕРВИСНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОСУЩЕСТВЛЯЕТСЯ ЭКСПЛУАТИРУЮЩЕЙ ИЛИ СЕРВИСНОЙ ОРГАНИЗАЦИЕЙ ПО ОТДЕЛЬНЫМ ДОГОВОРАМ (СТБ 2654-2024.)

12. УХОД ЗА ЭЛЕКТРОКОНВЕКТОРОМ

12.1. ПЕРЕД ПРОИЗВОДСТВОМ РАБОТ НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПРИБОР ОТ СЕТИ.

12.2. ПРИ ЗАГРЯЗНЕНИИ КОЖУХА ПРИБОРА, НУЖНО ПРОТЕРЕТЬ ЕГО МЯГКОЙ ВЛАЖНОЙ ТКАНЬЮ БЕЗ ПРИМЕНЕНИЯ РАСТВОРИТЕЛЕЙ И АБРАЗИВНЫХ ВЕЩЕСТВ.

12.3. КАЖДЫЕ 6 МЕСЯЦЕВ ДЛЯ НЕДОПУЩЕНИЯ СКОПЛЕНИЯ ПЫЛИ НЕОБХОДИМО ПРОДУВАТЬ ПОЛОСТЬ ПРИБОРА И ПРОИЗВОДИТЬ ЧИСТКУ ПЫЛЕСОСОМ НИЖНИХ И ВЕРХНИХ ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ САМОСТОЯТЕЛЬНО ИЛИ ОБРАТИТЬСЯ К СПЕЦИАЛИСТАМ СЕРВИСНОЙ СЛУЖБЫ ИЛИ ОБСЛУЖИВАЮЩЕЙ ОБЪЕКТ ОРГАНИЗАЦИИ.

В СЛУЧАЕ ПОПАДАНИЯ ВНУТРЬ ПРИБОРА ПРЕДМЕТОВ ИЛИ ЖИДКОСТИ, ВЫДЕЛЯЮЩИХ ПОСТОРОННИЕ ЗАПАХИ, НУЖНО НЕМЕДЛЕННО ОТКЛЮЧИТЬ ЭЛЕКТРОПРИБОР И ОБРАТИТЬСЯ К СПЕЦИАЛИСТАМ ОБСЛУЖИВАЮЩЕЙ ОБЪЕКТ ОРГАНИЗАЦИИ.

13. РЕКВИЗИТЫ ИЗГОТОВИТЕЛЯ

СДЕЛАНО В РЕСПУБЛИКЕ БЕЛАРУСЬ.

ИЗГОТОВИТЕЛЬ: ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ТЕПЛЕЯ».

ПОЧТОВЫЙ АДРЕС: РЕСПУБЛИКА БЕЛАРУСЬ, 220100, Г. МИНСК, УЛ. КУЛЬМАН, 3−215.

ТУ BY 692173078.002-2022

СЕРТИФИКАТЫ: ТР ТС 004/2011; ТР ТС 020/2011; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАЭС № BY/112 11.02. ТР004 000.00 10996 ОТ 20.09.2022; ТР ЕАЭС 037/2016; ISO 9001:2015; СЕРТИФИКАТ СОБСТВЕННОГО ПРОИЗВОДСТВА №BYPR3102410601.

СООТВЕТСТВУЕТ: СТБ 2654-2024, СТБ 2655-2024, ГОСТ IEC 60335-1, ГОСТ IEC 60335-2-30, ГОСТ 30331.4-95; ГОСТ 12.2.007.0; ГОСТ 52161.1-2004; ГОСТ 14254-2015; ГОСТ IEC 62311-2013; ГОСТ EN 62233; ТКП 339-2022; СН 4.04.01-2019.
