Техническая информация

1. НАЗНАЧЕНИЕ

1.1. ЭЛЕКТРОКОНВЕКТОР «Теплея», МОДЕЛИ «ЭО-К» − ЭТО СПЕЦИАЛЬНОЕ СТАЦИОНАРНОЕ ЭЛЕКТРОТЕХНИЧЕСКОЕ УСТРОЙСТВО (ЭЛЕКТРОУСТАНОВКА ), НЕ ИМЕЮЩЕЕ ЭЛЕКТРОННЫХ УСТРОЙСТВ И КОМПОНЕНТОВ, ПРЕДНАЗНАЧЕННОЕ ДЛЯ СИСТЕМ ОСНОВНОГО ЭЛЕКТРИЧЕСКОГО ОТОПЛЕНИЯ ПОМЕЩЕНИЙ ЗДАНИЙ И СООРУЖЕНИЙ, МНОГОКВАРТИРНЫХ И ИНДИВИДУАЛЬНЫХ ЖИЛЫХ ДОМОВ, АДМИНИСТРАТИВНЫХ ЗДАНИЙ, ПРОМЫШЛЕННЫХ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ, ТОРГОВЫХ И ИНЫХ ОБЪЕКТОВ .

1.2. ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ РАБОТЫ ВО ВЗРЫВООПАСНЫХ И ПОЖАРООПАСНЫХ ПОМЕЩЕНИЯХ КАТЕГОРИЙ «А» И «Б».

1.3. ПРИНЦИП РАБОТЫ ПРИБОРА ЗАКЛЮЧАЕТСЯ В ПРЕОБРАЗОВАНИИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В ТЕПЛОВУЮ СПИРАЛЬНЫМ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ, С ПОСЛЕДУЮЩИМ НАКОПЛЕНИЕМ И РАСПРЕДЕЛЕНИЕМ ЕЁ В КВАРЦЕВО-ОЛИВИНОВОМ ПАНЕЛЬНОМ БЛОКЕ, И ДАЛЬНЕЙШИМ ИЗЛУЧЕНИЕМ РАЗОГРЕТОГО ПОТОКА ВОЗДУХА В ОКРУЖАЮЩЕЕ ПРОСТРАНСТВО ПОД ДЕЙСТВИЕМ ЕСТЕСТВЕННОЙ КОНВЕКЦИИ.

2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

2.1. В ПРИБОРЕ АКТИВИРОВАНА СПОСОБНОСТЬ ОЛИВИНА − ВЫСОКОТЕМПЕРАТУРНОГО КАТАЛИЗАТОРА − НЕЙТРАЛИЗОВАТЬ ОСНОВНЫЕ ЭКОЛОГИЧЕСКИЕ ОПАСНОСТИ:

1. ПЫЛЬ НЕ СГОРЕТ С ЗАПАХОМ, А БЕССЛЕДНО ОКИСЛЯЕТСЯ, НЕ ДОПУСКАЯ ПОЯВЛЕНИЯ СМОЛ, АКРОЛЕИНА, САЖИ. БЛОК НАГРЕВА ПРИ ЭТОМ ОСТАЁТСЯ ЧИСТЫМ ГОДАМИ;

2. ВЫДЕЛЯЕМЫЕ ЛЮДЬМИ АЦЕТОН, ИЗОПРЕН, АММИАК, СОПРИКАСАЯСЬ С ОЛИВИНОВОЙ ПОВЕРХНОСТЬЮ, ОКИСЛЯЮТСЯ ДО НЕЙТРАЛЬНЫХ МОЛЕКУЛ (СО₂, ВОДА, АЗОТ). КОНЦЕНТРАЦИЯ «ЗАПАХА ЧЕЛОВЕКА» ВО ВРЕМЯ НЕ РАСТЁТ, АКТИВНО СНИЖАЕТСЯ;

3. ВОЗДУХ СТЕРИЛИЗУЕТСЯ, ТАК КАК БАКТЕРИИ, СПОРЫ ПЛЕСЕНИ, ВИРУСЫ, ПОПАДАЯ НА ПОВЕРХНОСТЬ БЛОКА НАГРЕВА, МГНОВЕННО РАЗРУШАЮТСЯ.

Историческая справка: ПРИ ФОРМИРОВАНИИ НАШЕЙ ПЛАНЕТЫ, ОЛИВИН НЕЙТРАЛИЗОВАЛ ВРЕДНЫЕ ПРИМЕСИ АТМОСФЕРЫ, ОБЕСПЕЧИВ ВОЗМОЖНОСТЬ ЗАРОЖДЕНИЯ ЖИЗНИ НА ЗЕМЛЕ, А ТЕПЕРЬ, ПРИ ОТОПЛЕНИИ, УЖЕ В ЖИЗНЕННОМ ПРОСТРАНСТВЕ ЛЮДЕЙ, ОН СОЗДАЁТ КОМФОРТНЫЙ МИКРОКЛИМАТ В ПОМЕЩЕНИЯХ, (В ТОМ ЧИСЛЕ НЕПРОВЕТРИВАЕМЫХ), СО СВЕЖИМ ВОЗДУХОМ, ОЧИЩЕННЫМ ОТ ВРЕДНЫХ ПРИМЕСЕЙ, БЕЗ ПОТРЕБНОСТИ ЗАПАХОВ И ВЕНТИЛЯЦИИ ОТКРЫТЫЙ.

2.2. Важно! БЛАГОДАРЯ ФИЗИЧЕСКИМ СВОЙСТВАМ ОЛИВИНА (ВУЛКАНИЧЕСКОГО МИНЕРАЛА), БЛОК, В ПЕРИОД ОТКЛЮЧЕНИЯ, ОДНОВРЕМЕННО ИЗЛУЧАЕТ И НАКАПЛИВАЕТ ТЕПЛОВУЮ ЭНЕРГИЮ, ПРЕВЫШАЮЩУЮ НОМИНАЛЬНУЮ В 2÷3 РАЗА.

2.3. Важно! НАКОПЛЕННАЯ ЭНЕРГИЯ ПОЗВОЛЯЕТ ПРИБОРАМ ПОСЛЕ ОТКЛЮЧЕНИЯ ОТ СЕТИ, (БЕЗ ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСТВА), РАВНОМЕРНО ИЗЛУЧАТЬ ТЕПЛО И ПОДДЕРЖИВАТЬ ТЕМПЕРАТУРУ ВОЗДУХА В ПОМЕЩЕНИЯХ ДО 3-Х ЧАСОВ, ОБЕСПЕЧИВАЯ ТЕМ САМИМ БЕЗОПАСНОСТЬ ОБЪЕКТА ПРИ АВАРИЙНЫХ ОТКЛЮЧЕНИЯХ.

2.4. Важно! ЭЛЕКТРО- И ТЕПЛОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ЭЛЕКТРОКОНВЕКТОРОВ «Теплея» ОБЕСПЕЧЕНЫ ИСКЛЮЧИТЕЛЬНО КОНСТРУКЦИЕЙ ПРИБОРА, БЕЗ ПРИМЕНЕНИЯ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ И УСТРОЙСТВ, ЧТО ПОЗВОЛЯЕТ ИМ ОСТАВАТЬСЯ НЕИЗМЕННЫМИ НА ПРОТЯЖЕНИИ ВСЕГО СРОКА ЭКСПЛУАТАЦИИ.

2.5. ЭЛЕКТРОКОНВЕКТОР «Теплея», МОДЕЛИ «ЭО-К», НЕ ИМЕЕТ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ И УСТРОЙСТВ И СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:

✓ КВАРЦЕВО-ОЛИВИНОВЫЙ БЛОК С НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ «Теплея»;

✓ ЗАЩИТНАЯ ОБОЛОЧКА — КОЖУХ.

2.5.1 КВАРЦЕВО-ОЛИВИНОВЫЙ БЛОК «Теплея», ПРЕДСТАВЛЯЕТ СОБОЙ ЭЛЕКТРОИЗОЛЯЦИОННЫЙ МОНОЛИТНЫЙ КОРПУС, ПОЛУЧЕННЫЙ ФОРМОВКОЙ ПЕСЧАНО-ЦЕМЕНТНОЙ СМЕСИ, КЛЮЧЕВЫМ ИНГРЕДИЕНТОМ КОТОРОЙ ЯВЛЯЕТСЯ МИНЕРАЛ ОЛИВИН, ОБЛАДАЮЩИЙ ВЫСОКИМИ ТЕПЛОАККУМУЛИРУЮЩИМИ И ЭКОЛОГИЧЕСКИМИ СВОЙСТВАМИ, С ГЕРМЕТИЧНО ЗАЛИТЫМ ВНУТРИ НАГРЕВАТЕЛЬНЫМ ЭЛЕМЕНТОМ.

2.5.1.1. ХАРАКТЕРИСТИКИ БЛОКА НАГРЕВА «Теплея»

✓ МАССА 7÷12 КГ;

✓ ПЛОЩАДЬ ОХЛАЖДАЮЩЕЙ ПОВЕРХНОСТИ ДО 6000 СМ²;

✓ БЫСТРЫЙ РАЗОГРЕВ ПРИ ВКЛЮЧЕНИИ И ДЛИТЕЛЬНОЕ ОСТЫВАНИЕ ПОСЛЕ ОТКЛЮЧЕНИЯ ОБЕСПЕЧИВАЮТ НЕПРЕРЫВНОЕ И РАВНОМЕРНОЕ, БЕЗ ОЩУТИМЫХ КОЛЕБАНИЙ, КОНВЕКЦИОННОЕ ВЫДЕЛЕНИЕ ТЕПЛА ИЗ ПРИБОРА, КАК В РЕЖИМЕ НАГРЕВА, ТАК И ПРИ ОСТЫВАНИИ;

✓ ПОСТОЯННОЕ ПОДДЕРЖАНИЕ ТЕМПЕРАТУРЫ И КОМФОРТНЫЙ МИКРОКЛИМАТ ПОМЕЩЕНИЯ;

✓ В НЕСКОЛЬКО РАЗ УМЕНЬШАЕТ КОЛИЧЕСТВО ВКЛЮЧЕНИЙ ПРИБОРА ДЛЯ НАГРЕВА;

✓ НЕ ДОПУСКАЕТ СКОПЛЕНИЯ ПЫЛИ И ОБРАЗОВАНИЯ СЛОЯ ПЫЛИ В ЗОНЕ НАГРЕВА;

✓ ГЕРМЕТИЧНОСТЬ БЛОКА ПРЕДОТВРАЩАЕТ ДОСТУП КИСЛОРОДА, ВЛАГИ, ПЫЛИ К СПИРАЛИ НАГРЕВА, ЧТО ИСКЛЮЧАЕТ НЕГАТИВНОЕ ВЛИЯНИЕ НА КАЧЕСТВО ОКРУЖАЮЩЕГО ВОЗДУХА;

✓ СРОК ЭКСПЛУАТАЦИИ НЕ МЕНЕЕ 15 ЛЕТ.

2.5.2. КОЖУХ ЭЛЕКТРОКОНВЕКТОРА ПРЕДСТАВЛЯЕТ СОБОЙ НЕРАЗБОРНУЮ МЕТАЛЛИЧЕСКУЮ ТЕПЛОИЗОЛЯЦИОННУЮ КОНСТРУКЦИЮ С КОНВЕКЦИОННЫМИ ОТВЕРСТИЯМИ В НИЖНЕЙ И ВЕРХНЕЙ ЧАСТЯХ, В КОТОРОЙ НА КРОНШТЕЙНАХ С ДВОЙНОЙ ВЫСОКОТЕМПЕРАТУРНОЙ ЭЛЕКТРОИЗОЛЯЦИЕЙ УСТАНОВЛЕН ЭЛЕКТРОНАГРЕВАТЕЛЬ «Теплея», ВСТРОЕННЫЙ ТЕРМОВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ОТ АВАРИЙНОГО ПЕРЕГРЕВА, УСТРОЙСТВО ЗАЩИТЫ ОТ СВЕРХТОКА*, ОРИГИНАЛЬНЫЙ ШНУР ПИТАНИЯ (КРЕПЛЕНИЕ ТИПА “У”) ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ ИЛИ КЛЕММНАЯ КОРОБКА С РАЗЪЁМОМ (СОЕДИНИТЕЛЕМ).

2.5.2.1. ХАРАКТЕРИСТИКИ КОЖУХА ЭЛЕКТРОКОНВЕКТОРА

✓ УВЕЛИЧИВАЕТ КОНВЕКЦИОННЫЕ И ТЕПЛОВЫЕ ПОКАЗАТЕЛИ ПРИБОРА;

✓ ЗАЩИЩАЕТ ВНУТРЕННИЕ ЧАСТИ ПРИБОРА ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ;

✓ ЗАЩИЩАЕТ ОКРУЖАЮЩЕЕ ПРОСТРАНСТВО, ПРЕДМЕТЫ И МАТЕРИАЛЫ ОТ НАГРЕВА;

✓ ПРЕДОТВРАЩАЕТ ПРОНИКНОВЕНИЕ К КОРПУСУ И ТОКОВЕДУЩИМ ЧАСТЯМ ЭЛЕКТРОКОНВЕКТОРА БЕЗ ПРИМЕНЕНИЯ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ И ИНСТРУМЕНТА;

✓ ОБЕСПЕЧИВАЕТ ВОЗМОЖНОСТЬ МОНТАЖА НА СТЕНУ ИЛИ УСТАНОВКИ НА ПОЛ.

ЭЛЕКТРОКОНВЕКТОРЫ "ТЕПЛЕЯ" - ЭТО УНИКАЛЬНЫЕ ПРИБОРЫ,

ОДНОВРЕМЕННО ОБЕСПЕЧИВАЮЩИЕ НАГРЕВ, НАКОПЛЕНИЕ ТЕПЛА И

КАТАЛИТИЧЕСКУЮ ОЧИСТКУ ВОЗДУХА, СОЗДАННЫЕ ДЛЯ ЭФФЕКТИВНОЙ, ЭКОЛОГИЧНОЙ, БЕЗОПАСНОЙ И ДОЛГОВЕЧНОЙ ЭКСПЛУАТАЦИИ

БЕЗ НЕОБХОДИМОСТИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

3. ОБЯЗАТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАБАРИТНЫЕ РАЗМЕРЫ (СТАНДАРТ) (ОГОВОРЫ УВЕЛИЧИВАЮТ ВЫСОТУ НА 100 ММ)	МАССА, кг	ШКАЛА МОЩНОСТИ, кВт
650*400(h)*100	13 (±2)	0,25; 0,35; 0,5; 0,6; 0,75; 1,0; 1,25*
650*300(h)*100
350*750(h)*100	9 (±2)	0,25; 0,35; 0,5; 0,6*
200*750(h)*100	9 (±2)	0,25; 0,35*
ГОРИЗОНТАЛЬНОЕ ИСПОЛНЕНИЕ
ВЕРТИКАЛЬНОЕ ИСПОЛНЕНИЕ
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, Un	220÷230 В ~*
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ТИП, СТРАНА ПРОИЗВОДСТВА	ПАНЕЛЬНЫЙ, РФ
КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ УСТАНОВЛЕННОЙ МОЩНОСТИ В РЕЖИМЕ НАГРЕВА	1
РЕЖИМ РАБОТЫ БЕЗ ОТКЛЮЧЕНИЯ НАГРЕВА	Продолжительный (24/7)
РАБОТА БЕЗ НАДЗОРА И ОГРАНИЧЕНИЙ СО СТОРОНЫ ПОТРЕБИТЕЛЯМИ	ДА
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ	НЕ ТРЕБУЕТСЯ
КЛАСС ЭЛЕКТРОПРИБОРА	II   □
ЗАЩИТА ОТ СВЕРХТОКА	ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ*
ЗАЩИТА ОТ АВАРИЙНОГО ПЕРЕГРЕВА	ПАССИВНЫЙ ТЕРМОВЫКЛЮЧАТЕЛЬ, РАСПОЛОЖЕННЫЙ НА ВЕРХНЕЙ РЕШЁТКЕ
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ	УХЛ 4.2.
СТЕПЕНЬ ЗАЩИТЫ	Модель: «ЭО-К»	IP 21*
	Модель: «ЭО-К-ВЛ», «ЭО-К-АВ»	IP24*
ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ МЕТАЛЛА ЗАЩИТНОЙ ОБОЛОЧКИ	85°C
ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ ПРОЧИХ ПОВЕРХНОСТЕЙ КОЖУХА, МАХ	60°C
НАЛИЧИЕ В СОСТАВЕ ПРИБОРА АКТИВНЫХ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ	НЕТ
НАЛИЧИЕ ОГРАНИЧИТЕЛЕЙ ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА	НЕТ
НАЛИЧИЕ ЗАЩИТЫ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА ОТ ПЕРЕГРЕВА	НЕТ
НАЛИЧИЕ АКТИВНЫХ ЭЛЕКТРОННЫХ ЦЕПЕЙ И ЭЛЕКТРОННЫХ УСТРОЙСТВ	НЕТ
НАПРАВЛЕНИЕ ВЫХОДА ВОЗДУХА	ВЕРТИКАЛЬНО ВВЕРХ
ШНУР ПИТАНИЯ (КРЕПЛЕНИЕ ТИПА "У")	ПРИСОЕДИНЕНИЕ: СПРАВА, СЛЕВА, СЗАДИ, СЕРЕДИНА, СЛЕВА
ЗАЩИТА ОТ ПРОНИКНОВЕНИЯ	ПРИБОР НЕРАЗБОРНЫЙ
ВРЕМЯ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ПОСЛЕ ОТКЛЮЧЕНИЯ С +22 ДО +16°C	ДО 3 ЧАС.
ВНИМАНИЕ! ОТМЕЧЕННЫЕ ЗВЁЗДОЧКОЙ* ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.

4. КОМПЛЕКТНОСТЬ.

• Электроконвектор со шнуром питания (крепление типа “У”), длиной 1,0 (±0,1) м без электрозащиты* или с клеммной коробкой и разъёмом (соединителем)* для вариантов исполнения электроконвекторов – 1;
• Кронштейны для крепления на стену – 2 шт. или опоры на пол – 2 шт.;
• Полиэтиленовый пакет и упаковочная коробка из гофрокартона – 1;
• Паспорт-инструкция по эксплуатации – 1.

4.1. При комплектации системы отопления заказывают:

• Терморегулятор электронный мод. HW500, соответствует СТБ 2655-2024 п.5.10;
• Кожух выносного датчика температуры терморегулятора, 35(L)×60(H)×25(p);
• Коробка монтажная для скрытой установки терморегулятора, мод. КЕ-500 исп.1;
• Защитный (антивандальный) кожух для электроконвектора, 850×650(H)×210;
• Коробка установочная для открытой установки терморегулятора, 88×88×43.

5. УСТАНОВКА ЭЛЕКТРОКОНВЕКТОРА

5.1. Установить на ровной вертикальной опорной поверхности кронштейны для крепления электроконвектора, используя шурупы ø ≥ 3,5 мм или дюбель-гвозди ø ≥ 6,0 × 60÷80 мм в соответствии с Рис. 1.

5.2. Кронштейны крепления прибора на стену желательно, устанавливать на высоте ≈150 мм от пола*.

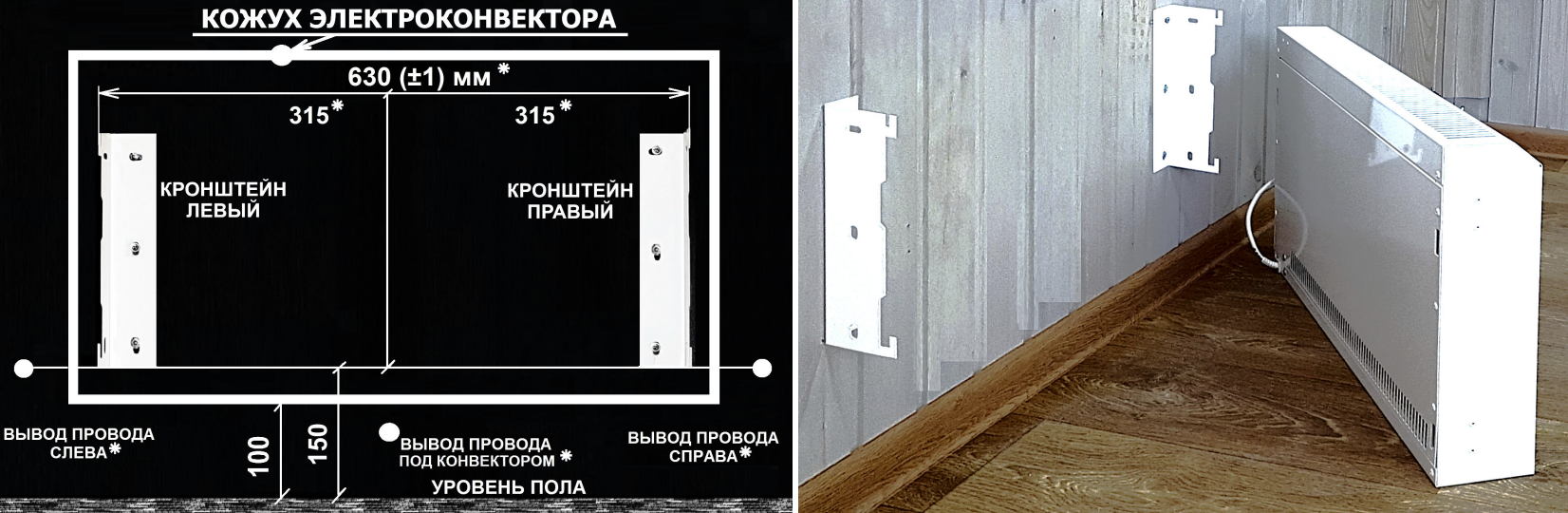

Рис. 1 Схема установки кронштейнов стандартного горизонтального электроконвектора и вывода проводов питания из стены под монтажные коробки.

6. ПРАВИЛА УСТРОЙСТВА ОСНОВНОГО ЭЛЕКТРООТОПЛЕНИЯ

СООТВЕТСТВУЕТ СТБ 2654-2024

(В СКОБКАХ УКАЗАНЫ ССЫЛКИ НА ПУНКТЫ СТАНДАРТА)

6.1. ОПИСЫВАЕМАЯ СИСТЕМА ОСНОВНОГО ЭЛЕКТРООТОПЛЕНИЯ СООТВЕТСТВУЕТ СТБ 2654-2024, ЯВЛЯЕТСЯ СИСТЕМОЙ «УМНЫЙ ДОМ» БЕЗ ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ, КОТОРАЯ ПОЛНОСТЬЮ АВТОМАТИЗИРОВАНА ДЛЯ МАССОВОГО ПРИМЕНЕНИЯ, ОТЛИЧАЕТСЯ УНИКАЛЬНОЙ НАДЕЖНОСТЬЮ, УДОБСТВОМ, НЕ ТРЕБУЕТ ОБСЛУЖИВАНИЯ, ДОСТУПНА ДЛЯ ЭКСПЛУАТАЦИИ ЛЮБЫМ ПОЛЬЗОВАТЕЛЕМ.

6.2. СИСТЕМА ЭЛЕКТРООТОПЛЕНИЯ ПОМЕЩЕНИЯ ЖИЛОГО ДОМА (ОБЪЕКТА) ЯВЛЯЕТСЯ НЕЗАВИСИМОЙ, ИМЕЕТ ОТДЕЛЬНЫЙ ВВОД, ЩКАФ РАСПРЕДЕЛЕНИЯ С ПРИБОРАМИ УЧЁТА ЭЛЕКТРОЭНЕРГИИ И УСТРОЙСТВАМИ ЗАЩИТЫ, К КОТОРЫМ ПО ЛИНИЯМ ЭЛЕКТРОПИТАНИЯ ПОДКЛЮЧАЮТ УСТРОЙСТВА УПРАВЛЕНИЯ.

6.3. УСТРОЙСТВО УПРАВЛЕНИЯ (ТЕРМОРЕГУЛЯТОР) – ЭТО ЭЛЕКТРОННЫЙ ПРИБОР, ЯВЛЯЮЩИЙСЯ БЛОКОМ УПРАВЛЕНИЯ ЭЛЕКТРОКОНВЕКТОРА, СООТВЕТСТВУЮЩИЙ ТРЕБОВАНИЯМ СТБ 2654-2024 п. 4, ОБЕСПЕЧИВАЮЩИЙ РЕГУЛИРОВКУ И УПРАВЛЕНИЕ РЕЖИМАМИ РАБОТЫ ДЛЯ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИЯХ В ЗАДАННЫХ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРАХ.

6.4. Состав и функции устройства управления (п. 4.4.1.): СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ, ЭКРАН ИНДИКАЦИИ ТЕКУЩИХ РЕЖИМОВ ОТОПЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ, ЗАЩИТА И СОХРАНЕНИЕ ДАННЫХ В ТЕЧЕНИЕ НЕ МЕНЕЕ 72 ЧАСОВ, ВСТРОЕННЫЙ И (ИЛИ) ВЫНОСНОЙ ДАТЧИК ТЕМПЕРАТУРЫ, ЧАСЫ, ТАЙМЕРЫ, УСТРОЙСТВО ПУСКА-ОСТАНОВА С СИНХРОНИЗАЦИЕЙ ПО ВРЕМЕНИ (ДЛЯ ОБЕСПЕЧЕНИЯ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ В ЗАДАННЫЕ ПЕРИОДЫ И ПРИ МНОГОТАРИФНОМ ЭЛЕКТРОСНАБЖЕНИИ), КОМПЕНСАЦИЯ ТАРИФА, ПЕРЕКЛЮЧАЮЩЕЕ РЕЛЕ ВЫХОДНЫХ СИГНАЛОВ, БЛОКИРОВКА ПРОГРАММЫ.

6.5. ДЛЯ ОБЕСПЕЧЕНИЯ ТОЧНОГО ИЗМЕРЕНИЯ РЕАЛЬНОЙ ТЕМПЕРАТУРЫ ВОЗДУХА В ЗОНЕ ПРЕБЫВАНИЯ ЛЮДЕЙ, УДОБНОГО ВИЗУАЛЬНОГО КОНТРОЛЯ И РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ, УСТРОЙСТВО УПРАВЛЕНИЯ С ВСТРОЕННЫМ ДАТЧИКОМ ТЕМПЕРАТУРЫ НУЖНО УСТАНАВЛИВАТЬ В МЕСТАХ ПРЯМОЙ ВИДИМОСТИ И ДОСТУПНОСТИ, СО СВОБОДНЫМ ДВИЖЕНИЕМ ВОЗДУХА, ВДАЛИ ОТ ИСТОЧНИКОВ ТЕПЛА ИЛИ ХОЛОДА, НА ВЫСОТЕ ≈1,2÷1,5 М ОТ ПОЛА.

ПРЕДПОЧТИТЕЛЬНАЯ УСТАНОВКА ТЕРМОРЕГУЛЯТОРА – У ВХОДА В ЖИЛОЕ ПОМЕЩЕНИЕ, ГДЕ ОБЕСПЕЧЕН УДОБНЫЙ ДОСТУП, ВИЗУАЛЬНЫЙ КОНТРОЛЬ И ВОЗМОЖНОСТЬ РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ.

6.8. ВСЕ ЭЛЕКТРОКОНВЕКТОРЫ ОТДЕЛЬНОГО ИЗОЛИРОВАННОГО ПОМЕЩЕНИЯ ДОЛЖНЫ БЫТЬ ОДИНАКОВОЙ МОЩНОСТИ.

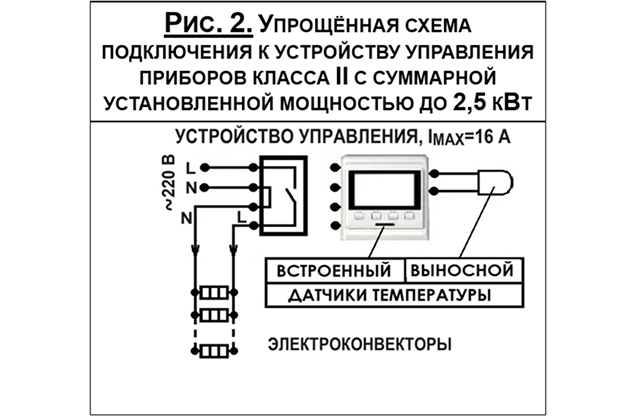

6.9. ЕСЛИ СУММАРНАЯ МОЩНОСТЬ ЭЛЕКТРОКОНВЕКТОРОВ БОЛЕЕ 2,5 КВТ, ТО ИХ ПОДКЛЮЧАЮТ ЧЕРЕЗ КОНТАКТЫ НАГРЕВАТЕЛЯ ПОСЛЕДОВАТЕЛЬНО ИЛИ КОНТАКТОРА, УПРАВЛЯЕМОГО ТЕРМОРЕГУЛЯТОРОМ (Рис. 3).

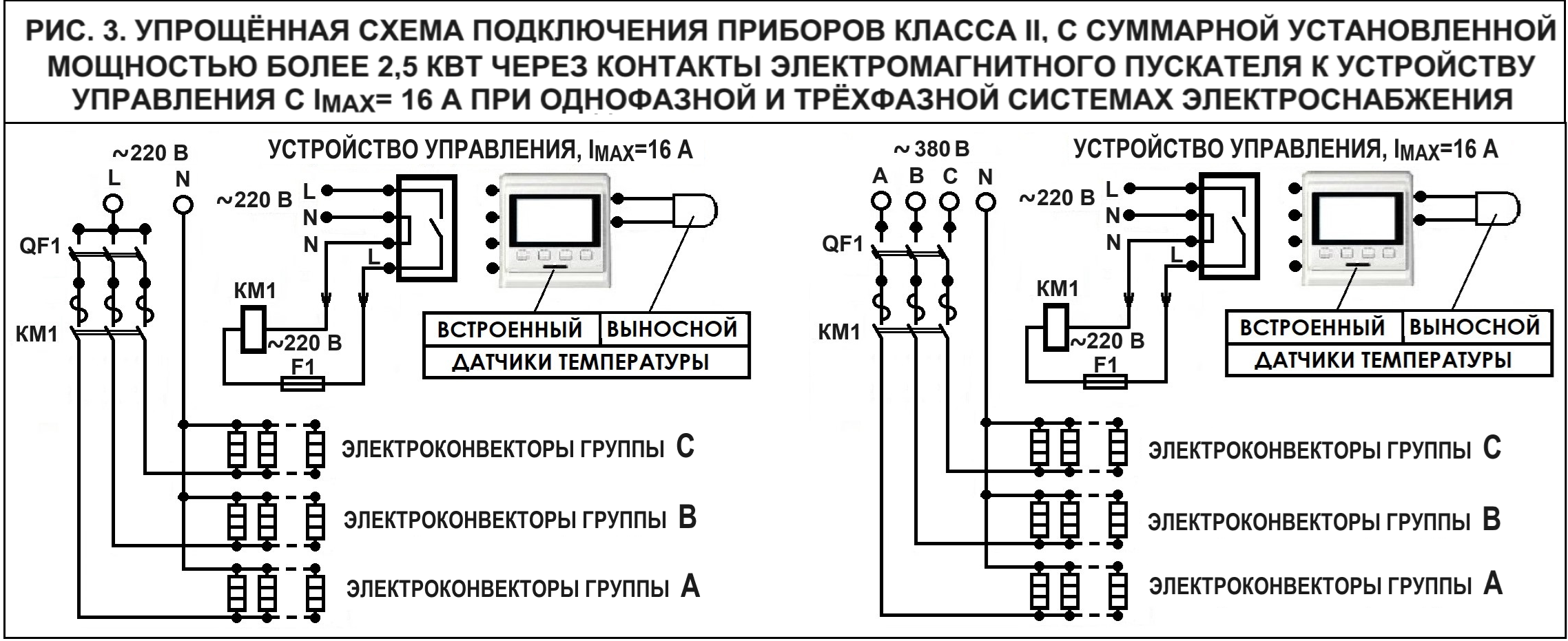

Рис.3 УПРОЩЁННАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОКОНВЕКТОРОВ С СУММАРНОЙ МОЩНОСТЬЮ БОЛЕЕ 2,5 КВТ, ЧЕРЕЗ КОНТАКТЫ ЭЛЕКТРОМАГНИТНОГО ПУСКАТЕЛЯ, УПРАВЛЯЕМОГО ТЕРМОРЕГУЛЯТОРОМ, ПРИ Одно- И ТрёхФАЗНОЙ СХЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ

ВНИМАНИЕ! СЕЧЕНИЕ НУЛЕВОГО ПРОВОДНИКА (N) ПРИ ЛЮБОЙ СХЕМЕ ПОДКЛЮЧЕНИЯ ДОЛЖНО СООТВЕТСТВОВАТЬ СУММАРНОЙ НОМИНАЛЬНОЙ МОЩНОСТИ ПОДКЛЮЧАЕМЫХ ЭЛЕКТРОКОНВЕКТОРОВ.

ПРИМЕЧАНИЕ: РИС. 2 И РИС. 3 АНАЛОГИЧНЫ СХЕМАМ "ПРИЛОЖЕНИЯ "А" СТБ 2654-2024.

6.10. СУММАРНЫЕ УСТАНОВЛЕННЫЕ МОЩНОСТИ ГРУПП ЭЛЕКТРОКОНВЕКТОРОВ ДОЛЖНЫ БЫТЬ (ПО ВОЗМОЖНОСТИ) РАВНЫ, ДЛЯ МИНИМИЗАЦИИ ПЕРЕКОСА ФАЗ.

6.11. Для СИСТЕМЫ КОНТРОЛЯ И РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ ВОЗДУХА ПО БЕСПРОВОДНЫМ СЕТЯМ, СЕТИ WI-FI, ТРЕБУЕТСЯ УСТАНОВИТЬ ТЕРМОРЕГУЛЯТОРЫ С СООТВЕТСТВУЮЩИМ ТИПОМ УПРАВЛЕНИЯ.

6.12. ПРИСОЕДИНЕНИЕ ЭЛЕКТРОКОНВЕКТОРОВ К СИСТЕМЕ ОТОПЛЕНИЯ ОСУЩЕСТВЛЯЮТ В ЗАКРЫТЫХ МОНТАЖНЫХ КОРОБКАХ, СООТВЕТСТВУЮЩИХ КАТЕГОРИИ БЕЗОПАСНОСТИ ПОМЕЩЕНИЯ, ПОСРЕДСТВОМ КЛЕММНЫХ РАЗЪЁМОВ.

6.13. МОНТАЖНЫЕ КОРОБКИ УСТАНАВЛИВАЮТСЯ В СТЕНУ НА РАССТОЯНИИ НЕ МЕНЕЕ 5 СМ ОТ ЭЛЕКТРОКОНВЕКТОРА, КАК УКАЗАНО НА РИС.1.

6.14. АНТИВАНДАЛЬНОЕ ИСПОЛНЕНИЕ ПРЕДУСМАТРИВАЕТ УСИЛЕННУЮ КОНСТРУКЦИЮ КОЖУХА ИЛИ КОМПЛЕКТАЦИЮ ЕГО ДОПОЛНИТЕЛЬНЫМ ЗАЩИТНЫМ ЭКРАНОМ.

6.15. ПРИ МОНТАЖЕ ЭЛЕКТРОКОНВЕКТОРА, В МЕСТАХ ПРИСОЕДИНЕНИЯ К КЛЕММНЫМ РАЗЪЁМАМ, ТОКОВОДЯЩИЙ КАБЕЛЬ И СЕТЕВОЙ ШНУР ЭЛЕКТРОКОНВЕКТОРА (ПРИ НЕОБХОДИМОСТИ) НУЖНО УКОРОТИТЬ ДО НУЖНЫХ РАЗМЕРОВ, УЧИТЫВАЯ ВОЗМОЖНОСТЬ ПРИБОР ДЛЯ ОБСЛУЖИВАНИЯ, ИЛИ ЭЛЕКТРОКОНВЕКТОРЫ СЛЕДУЕТ ОПРЕССОВАТЬ КАБЕЛЬНЫМИ НАКОНЕЧНИКАМИ, СООТВЕТСТВУЮЩИМИ СЕЧЕНИЮ ЖИЛ (СТБ 2655-2024 п. 5.14.). ПРИСОЕДИНЕНИЕ ВЫПОЛНИТЬ СОГЛАСНО СХЕМЕ ПОДКЛЮЧЕНИЯ. ВНИМАНИЕ! ПРОВОД СИНЕГО ЦВЕТА – N.

7. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

7.1. ПРЕДУПРЕЖДЕНИЕ! "ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ПОНИЖЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ УМСТВЕННЫМИ СПОСОБНОСТЯМИ ИЛИ ПРИ ОТСУТСТВИИ У НИХ ЖИЗНЕННОГО ОПЫТА ИЛИ ЗНАНИЙ, ЕСЛИ ОНИ НЕ НАХОДЯТСЯ ПОД ПРИСМОТРОМ ИЛИ НЕ ПРОИНСТРУКТИРОВАННЫ ОБ ИСПОЛЬЗОВАНИИ ПРИБОРА ЛИЦОМ, ОТВЕТСТВЕННЫМ ЗА ИХ БЕЗОПАСНОТЬ. дЕТИ ДОЛЖНЫ НАХОДИТСЯ ПОД КОНТРОЛЕМ ДЛЯ НЕДОПУЩЕНИЯ ИГРЫ С ПРИБОРОМ."

7.2. В СЛУЧАЕ ПОПАДАНИЯ ВНУТРЬ ПРИБОРА ПРЕДМЕТОВ ИЛИ ЖИДКОСТИ, ВЫДЕЛЯЮЩИХ ПОСТОРОННИЕ ЗАПАХИ, НУЖНО НЕМЕДЛЕННО ОТКЛЮЧИТЬ ЭЛЕКТРОПРИБОР И ОБРАТИТЬСЯ К СПЕЦИАЛИСТАМ ОБСЛУЖИВАЮЩЕЙ ОБЪЕКТ ОРГАНИЗАЦИИ.

7.3. ЗАПРЕЩАЕТСЯ НАКРЫВАТЬ КОЖУХ ПРИБОРА ОТОПЛЕНИЯ ТКАНЬЮ ИЛИ ИНЫМИ ПОСТОРОННИМИ ПРЕДМЕТАМИ, ЧТОБЫ ИЗБЕЖАТЬ ИХ ГОРЕНИЯ ИЛИ ВОЗГОРАНИЯ.

СУШИТЬ БЕЛЬЁ, ОДЕЖДУ, ОБУВЬ И Т.Д. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

ЗАЩИТНОЕ УСТРОЙСТВО АВТОМАТИЧЕСКИ ОТКЛЮЧИТ ПРИБОР ПРИ НАГРЕВАНИИ.

ПРИ ЭТОМ ГАРАНТИЯ НА ПРИБОР АННУЛИРУЕТСЯ!

7.4. ИСПОЛЬЗУЙТЕ ПРИБОР ТОЛЬКО ПРИ НАПРЯЖЕНИИ СЕТИ ~220÷230 В.

7.5. ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ ЭЛЕКТРОПРИБОР С ПОВРЕЖДЕННОЙ ИЗОЛЯЦИЕЙ ШНУРА ПИТАНИЯ.

ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ, ВО ИЗБЕЖАНИЕ ОПАСНОСТИ, ЕГО ДОЛЖЕН ЗАМЕНИТЬ ИЗГОТОВИТЕЛЬ ИЛИ ЕГО АГЕНТ, ИЛИ АНАЛОГИЧНО КВАЛИФИЦИРОВАННОЕ ЛИЦО.

7.6. ПРИБОР ПРЕДУСМОТРЕН ТОЛЬКО ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ. ИСПОЛЬЗУЙТЕ ЕГО ПО ПРЯМОМУ НАЗНАЧЕНИЮ СОГЛАСНО ДАННОЙ ИНСТРУКЦИИ.

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

8.1. ТРАНСПОРТИРОВКА ЭЛЕКТРОКОНВЕКТОРОВ ПРОИЗВОДИТСЯ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ. ПРЕДОХРАНИЕМ ОТ ОСАДКОВ И МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ.

8.2. ХРАНЕНИЕ ЭЛЕКТРОКОНВЕКТОРОВ ПРОИЗВОДИТСЯ В ПОМЕЩЕНИЯХ С ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ НЕ БОЛЕЕ 80%.

8.3. НЕ РОНЯЙТЕ ПРИБОР! ПРИ ПАДЕНИИ ОН МОЖЕТ ВЫЙТИ ИЗ СТРОЯ!

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. ИЗГОТОВИТЕЛЬ ГАРАНТИРУЕТ НОРМАЛЬНУЮ РАБОТУ ПРИБОРОВ «ТЕПЛЕЯ» В ТЕЧЕНИЕ 2-х ЛЕТ СО ДНЯ, УКАЗАННОЙ В ПАСПОРТЕ.

9.2. ГАРАНТИЙНЫЙ РЕМОНТ РАСПРОСТРАНЯЕТСЯ НА ПРОИЗВОДСТВЕННЫЕ ДЕФЕКТЫ, ОБНАРУЖЕННЫЕ В ПЕРИОД ГАРАНТИЙНОГО СРОКА ПРИ УСЛОВИИ СОБЛЮДЕНИЯ ПОТРЕБИТЕЛЕМ ПРАВИЛ ТРАНСПОРТИРОВКИ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ.

9.3. РЕМОНТ ПРОИЗВОДИТСЯ НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ В ТЕЧЕНИЕ 72 ЧАСОВ ПОСЛЕ ПРЕДОСТАВЛЕНИЯ ПОТРЕБИТЕЛЕМ НЕИСПРАВНОГО ПРИБОРА, ЗАКЛЮЧЕНИЯ ЭКСПЛУАТИРУЮЩЕЙ ОРГАНИЗАЦИЕЙ ОБЩЕГО ДЕФЕКТНОЙ ВЕДОМОСТИ И ПРИСОЕДИНЕНИЯ, ИСПОЛЬЗУЕТ ОТВЕТСТВЕННОСТЬ ЗА ПРАВИЛЬНОСТЬ ОПРЕДЕЛЕНИЯ ХАРАКТЕРА НЕИСПРАВНОСТИ, И НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ ПРИСТУПА.

10. НЕ ДОПУСКАЕТСЯ САМОСТОЯТЕЛЬНО РЕМОНТУ

10.1. ИЗДЕЛИЯ, ВЫШЕДШИЕ ИЗ СТРОЯ ПРИ НЕПРАВИЛЬНОМ ПОДКЛЮЧЕНИИ К ЭЛЕКТРИЧЕСКОЙ СЕТИ, А ТАКЖЕ ИЗ-ЗА ОТКЛОНЕНИЯ ОТ НОРМ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКОЙ СЕТИ (АВАРИИ).

10.2. ИЗДЕЛИЯ СО СЛЕДАМИ МЕХАНИЧЕСКОГО ВОЗДЕЙСТВИЯ, РЕМОНТА ИЛИ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ.

10.3. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ НЕ ПО НАЗНАЧЕНИЮ.

10.4. В СЛУЧАЕ НАРУШЕНИЙ ПОТРЕБИТЕЛЕМ ТРЕБОВАНИЙ РАЗДЕЛОВ 5, 6, 7, 8 НАСТОЯЩЕГО РУКОВОДСТВА.

11. СЕРВИСНОЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОБСЛУЖИВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОСУЩЕСТВЛЯЕТСЯ ПРОИЗВОДИТЕЛЕМ ИЛИ СЕРВИСНОЙ ОРГАНИЗАЦИЕЙ ОТДЕЛЬНО ПО ДОГОВОРУ ПРИ ВЫЯВЛЕНИИ НЕИСПРАВНОСТИ ИЛИ ПОЯВЛЕНИИ ПОСТОРОННИХ ЗАПАХОВ.

12. УХОД ЗА ЭЛЕКТРОКОНВЕКТОРОМ

12.1. ПЕРЕД ПРОИЗВОДСТВОМ РАБОТ НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПРИБОР ОТ СЕТИ.

12.2. ПРИ ЗАГРЯЗНЕНИИ КОЖУХА ПРИБОРА, НУЖНО ПРОТЕРЕТЬ ЕГО МЯГКОЙ ВЛАЖНОЙ ТКАНЬЮ БЕЗ ПРИМЕНЕНИЯ РАСТВОРИТЕЛЕЙ И АБРАЗИВНЫХ ВЕЩЕСТВ.

12.3. КАЖДЫЕ 6 МЕСЯЦЕВ, ДЛЯ НЕДОПУЩЕНИЯ СКОПЛЕНИЯ ПЫЛИ, РЕКОМЕНДУЕТСЯ ПРОДУВАТЬ ПОЛОСТЬ ПРИБОРА, А ЧИСТКУ ПЫЛЕСОСОМ НИЖНИХ И ВЕРХНИХ ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ ПРОИЗВОДИТЬ ПРИ КАЖДОМ УБОРКЕ ПОМЕЩЕНИЯ.

13. РЕКВИЗИТЫ ИЗГОТОВИТЕЛЯ

СДЕЛАНО В РЕСПУБЛИКЕ БЕЛАРУСЬ.

ИЗГОТОВИТЕЛЬ: ОПЫТНОЕ ОТДЕЛЕНИЕ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ТЕПЛЕЯ».

ПОЧТОВЫЙ АДРЕС: РЕСПУБЛИКА БЕЛАРУСЬ, 220010, г. МИНСК, ул. КУЛЬМАН, 3-215.

СЕРТИФИКАТ СТБ ТР 004/2011; ТР ТС 020/2011; ТР ЕАЭС 037/2016; ISO 9001:2015;

СЕРТИФИКАТ СООТВЕТСТВИЯ № ВУ/РТВ 580Р/3186801 ОТ 23.09.2025. СЕРТИФИКАТ ПРОИСХОЖДЕНИЯ ТОВАРА СТ-1 № ВУЫУ83110501 ОТ 03.03.2026.

СЕРТИФИКАТЫ УПРАВЛЯЮЩЕГО УСТРОЙСТВА: ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ Р ЕН 12498-2012, ГОСТ Р 2018-2008-2018-2017.

СООТВЕТСТВУЕТ: ГОСТ IEC 60335-1, ГОСТ IEC 60335-2-30, ГОСТ 30331.4-95, ГОСТ 12.2.007.0: ГОСТ 52161.1-2004: ГОСТ 14254-2015: ГОСТ IEC 62311-2013; ГОСТ EN 62233: СТБ EN 61058-2-2011; ТР ТС 004-2011.

ТАБЛИЦА 2.

Модель	ЭО-К-___/230-010-С	Н
Продавец	ООО «Теплея»	кВт	Р	20
Продажа	+375 29 166 50 70	Изготовлено	00	.2026 г.
Сервис	+375 29 166 50 70	Продано	00.00	.2026 г.
Техподдержка	+375 29 657 50 70
Продукция соответствует ТУ BY 692173078.002-2022
